1. Преглед НТЦ температурних сензора
Сензор температуре негативног температурног коефицијента (НТЦ), незаменљива сензорска компонента у савременим електронским системима, дубоко је интегрисан у различите области-од потрошачке електронике и индустријске аутоматизације до здравствене заштите и обновљиве енергије-захваљујући својим јединственим физичким својствима и технолошким облицима који се развијају. Његово језгро јеметал оксид полупроводничка керамикатермистор, чији отпоропада експоненцијално as temperature rises, making it ideal for temperature monitoring and control. By 2025, NTC sensors have evolved from simple discrete components into precision system elements combining materials science, microelectronics, and intelligent algorithms, with the global market growing at a **>8% ЦАГР**. Овај чланак се бави принципима рада, кључним параметрима, иновацијама у различитим-индустријама и будућим трендовима НТЦ сензора, откривајући како ова основна компонента непрекидно помера технолошке границе.
2. Принципи рада и наука о материјалима: прецизност у физици полупроводника
Основна технологија НТЦ сензора се ослања на физичке особине полупроводничке керамике. Његов рад произилази из промена понашања електрона у оксидима прелазних метала (нпр. манган, кобалт, никл, бакар) под одређеним условима. Ови оксиди формирају керамичке решетке са структуром спинела прековисоко{0}}синтеровање (>1000 степени), где је проводљивост у основи термички активиран процес.
Термичка активација и миграција носача: Близу апсолутне нуле постоји неколико слободних електрона, што резултира високим отпором. Како температура расте, вибрације решетке се интензивирају, ослобађајући везане електроне у проводни појас и повећавајући проводљивост. Овај процес је описан Аррениусовом једначином:
Р=Р₀екп(Б(1/Т - 1/Т₀))
овде,Rје отпор на температуриT, R₀је отпор на референтној температуриT₀, иB(термички индекс) креће се од 2,000–6,000K, дефинисање нагиба{0}температурне криве отпора.
Формулације материјала и иновације процеса: Модерни НТЦ материјали су еволуирали од бинарних металних оксида (нпр. Мн-Цо-О) до тернарних или вишекомпонентних система (нпр. Мн-Ни-Цу-Фе-О). Подешавање односа елемената и услова синтеровања омогућава прецизну контролу отпорности,B-вредност и дугорочна-стабилност. На пример, ретки{3}}елементи (лантан/итријум) побољшавају стабилност високе{4}}температуре, док цинк/магнезијум оптимизују линеарност ниске{5}}температуре. Недавне иновације укључујуне-системипопут силицијум карбида (СиЦ) и калајног селенида (СнСе), стабилан изнад 300 степени.
Цхип Мануфацтуринг: НТЦ чипови су прешли са масовног сечења керамике на таложење на танком{0}}филму. Водећи процеси користе ливење траке за креирање керамичких листова дебљине 0,1 мм-, ласерски-микрорезивање у минијатурне чипове (до 0,4×0,2 мм). Златне електроде, упркос вишој цени од 30% у односу на сребрну, доминирају у апликацијама високе{7}}поузданости (нпр. ЕВ) због отпорности на корозију и поузданости лемљења. Кинеске фирме као што је Кемин Сенсинг сада масовно-производе златне-чипове за електроде сертификоване према АЕЦ-К200, разбијајући јапанске монополе.
3. Основни параметри перформанси: квантификовање прецизности и поузданости
Перформансе НТЦ сензора зависе од ригорозних техничких индикатора:
Називна нулта{0}}отпорност (Р25): Основни отпор на 25 степени . Стандардне вредности (10кΩ, 20кΩ, 50кΩ) се бирају на основу температурних опсега:
Ниска температура (<0°C): Low resistance (1kΩ–10kΩ) minimizes lead resistance effects.
Собна температура(0–100 степени): 10кΩ–100кΩ (нпр. МФ52Б 10кΩ±1%).
Висока температура (>100°C): >100 кΩ за спречавање-самозагревања.
B-Тачност вредности и температурни коефицијент: B-вредност (обично 3435К±1%) диктира осетљивост отпора на температуру. Изведени ТЦР (-2%/ степен до -6%/ степен) значи пад отпора за хиљаде ома по степену пораста, што захтева линеаризацију путем алгоритама или компензационих кола.

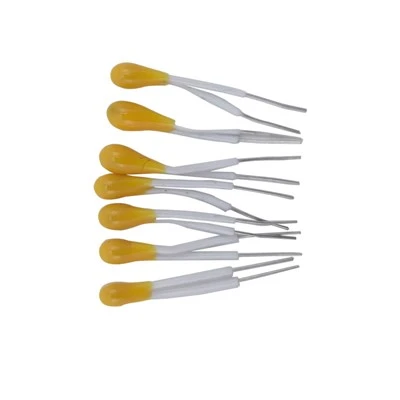

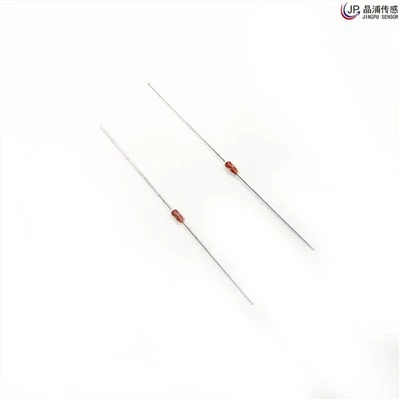

Топлотна временска константа (τ): Брзина реаговања на промене температуре, дефинисана као време до достизања 63,2% коначне вредности. Сензори обложени епоксидом- имају τ≈3–8с, док микро-стаклени пакети (нпр. МФ58) постижу <0.5s, критично за праћење топлотног одласка батерије.
Коефицијент дисипације (δ): Кључ за ефекте само{0}}загревања, који указује на снагу потребну по степену пораста (јединица: мВ/степен). δ=1–2мВ/ степен значи да снага од 1мВ изазива грешку од 0,5–1 степен, што захтева стратегије импулсне снаге за високу прецизност.
Животни век и стабилност: Највиши{0}}однос НТЦ-а<0.1%/year, equivalent to 0,025 степени/год. In medical thermometers, this determines whether calibration lasts >5 година.
4. Иновације у апликацијама: од микро-мерења до заштите система
4.1 Нова енергетска возила: термални чувари за електричне батерије
У ЕВ литијумским батеријама, НТЦ сензори чине термална{0}}неурална мрежаза системе за управљање батеријама (БМС). Према ГБ/Т 38661-2020, сваки пакет захтева више од или једнако 3 температурна монитора. Примена варира у зависности од формата ћелије:
Присматиц Целлс: БИД Бладе батерије користе 4-НТЦ низа у кругу од 5 мм од горњег-пола за праћење температуре језичка (2–3 степена испод центра језгра). Унапред уграђени микросензори од 0,5 мм (нпр. ТДК Б57540Г) користе изолационе филмове од 0,1 мм са сертификатом УЛ94 В0.
Цилиндричне ћелије: Тесла 4680 ћелије интегришу НТЦ-ове на флексибилне штампане плоче, са 0,2 мм-осетљивим тракама дебљине уметнутим у празнине у језгру-који детектују термалне одбегле прекурсоре 30 секунди брже од површинског надзора. Модел 3 поставља сензоре на једнаку удаљеност на крајњим поклопцима за детекцију градијента ±1,5 степени.
Тхермал Манагемент: NTC-triggered cooling or reduced charging activates at >45°C or >5 степени/мин пораст. АИ алгоритми сада смањују грешке у процени температуре језгра са ±5 степени на ±1,5 степени.
4.2 Складиштење енергије: ЦЦС-Интегрисани надзорни сабирници
У контејнерском ЕСС-у, НТЦ омогућавају дистрибуирано праћење преко ЦЦС (Целл Цонтацтинг Систем) сабирница. Компаније попут Топосен-а уграђују НТЦ-ове директно у бакарне/алуминијумске сабирнице за интегрисане структуре „преноса-чула:
Инсталационе иновације:
Површински{0}}монтиран: Брз одзив (τ<3s) but vulnerable to local hotspots.
Ембеддед: Укопан у изолацију сабирница, отпоран на механички удар.
Стегнуто: Поправљено преко еластичних механизама, омогућавајући замену{0}}замена без употребе.
Елецтрицал Сафети: Високонапонске сабирнице-захтевају изолацију већу од или једнаку 8 мм/кВ, са сигналним водовима двоструко-заштићеним од електромагнетских зрачења. Савремени производи постижу±0,5 степени тачностии<0.1°C/year drift, meeting ESS lifespan >10 година.
4.3 Здравство: Прецизно праћење виталних знакова
Медицинске апликације захтевају екстремну прецизност, покретајући иновације:
Имплантабле Мониторинг: Биокомпатибилни НТЦ (силиконски-инкапсулирани) имплантати за ±0,05 степени дубоко-очитавање ткива. Код хипертермије канцера, сонде од легуре рутенијума{4}}упарене са оптичким влакнима контролишу температуру тумора у границама мањим од или једнаким ±0,1 степен.
Носиви уређаји: Медицински термометри користе НТЦ чипове са резолуцијом од 0,01 степен и одзивом од 2,8 с. Паметне тканине за неонатално праћење ткају 0,1 мм сензорска влакна у памук, елиминишући повреде коже од традиционалних сонди.
5. Изазови и пробоји: Иновације за будућност
Упркос зрелости, НТЦ технологија се суочава са уским грлима:
Минијатуризација{0}}Ранс снаге: Медицински сензори за имплантацију требају величине<0.1mm³ and power <10μW. MEMS-CMOS integration (e.g., TDK SmartBug) combines temperature/pressure/voltage sensing on 1mm² chips, 80% smaller than conventional packaging.
Адаптација екстремног окружења: Ваздухопловство захтева толеранцију за зрачење од 200 кГи и -196 степени течног азота. Нано-сребрно синтеровање омогућава стабилне везе на 150 степени, са<0.5% annual drift; tantalum-doped ceramics maintain <1% B-померање вредности после 1000 х на 300 степени.
Флексибилна интеграција: Праћење ћелија у торбици{0}} захтева сензоре који преживе 100.000 кривина (<2mm radius). Murata NXR series uses polyimide-substrate thin-film NTCs at 50μm thickness, 100× more bend-resistant than traditional designs.
Само{0}}калибрација и дуготрајна{1}} стабилност: ЕСС захтева 10-годишњи рад без одржавања. Решења укључују:
Двоструко{0}}диференцијално мерење: једно је у контакту са циљем, друго прати температуру околине, аутоматски-компензујући топлотне градијенте.
Спектроскопија импедансе: Идентификује знакове старења путем више-одговора на импедансу.
6. Будући трендови: интелигенција и нови материјали
НТЦ сензори прелазе са пасивних компоненти на интелигентне чворове:
АИ{0}}Омогућено откривање: Edge-computing chips integrated with NTCs enable smart sensors. Huawei's fiber-optic solution uses deep learning to predict cable overheating >48h in advance with >90% тачности. ЕВ дигитални близанци моделују температуру језгра батерије путем електрохемијске-термичке спреге.
Штампана електроника: Нано-технологија директног писања са сребрним мастилом{1}} штампа НТЦ низове на флексибилним подлогама по 40% нижој цени. ЦАС штампање -на- ролне постиже ширину линија од 5 μм и прецизност од ±0,1 мм, омогућавајући масовну производњу са -осетљивом температуром целе површине.
Мултифункционална интеграција: Кеминов модул „температуре-напона-струје“ интегрише НТЦ, шант отпорник и сигналну ИЦ у једном СМД пакету (3,2×1,6 мм), смањујући БМС ожичење за 75%.
Одрживост: Corn-protein-based patches decompose >90% за 30 дана, решавање е-отпада. ЕУ директиве о еколошком дизајну смањују границе олова/кадмијума са 1.000 ппм на 100 ппм, подстичући истраживање и развој керамике{7}}без олова.
Стандардизација: ISO 6469-1:2023 mandates ≥1 NTC per 16 cells in battery packs. China's GB/T 38661-2020 requires ESS to detect >2 степена/мин градијенти.
7. Закључак: -Камен темељац интелигентне ере који детектује температуру
НТЦ температурни сензори, технологија стара пола-века-, настављају са ширењем апликација кроз иновације материјала, структурални дизајн и интелигентне алгоритме. Од минијатуризоване имплантабилне сондеу ЕВ батеријама додистрибуиране сензорске мреже на ЕСС сабирницама; од високо{0}}медицинско праћењедо-термална повратна информација велике брзине у индустријској аутоматизацији-ова основна компонента је еволуирала у језгро сензорног чвора за сложене системе. Како ИоТ и АИ експлодирају, НТЦ ће се даље интегрисати са ивичним рачунарством и дигиталним близанцима, напредујући од пуких температурних алата до интелигентних терминала који могу дадијагностика статуса и предвиђање тренда. Пробоји кинеских фирми као што су Кемин и Топосен у чиповима за златне-електроде и флексибилним сензорима сигнализирају глобално технолошко преуређење. У догледној будућности, НТЦ технологија ће остати прецизан, поуздан и интелигентан камен темељац перцепције температуре у међусобно повезаном свету.
